Lời mở đầu: Tại sao việc lựa chọn bộ phận truyền động bằng vật liệu composite lại trở thành đề tài công nghệ then chốt?
Trong lĩnh vực truyền động cơ học, hiệu suất của các bộ phận truyền động ảnh hưởng trực tiếp đến hiệu quả và tuổi thọ của thiết bị. Các bộ phận truyền động kim loại truyền thống dần được thay thế bằng các bộ phận truyền động từ vật liệu composite sợi carbon do các vấn đề như trọng lượng lớn, khả năng chống ăn mòn kém. Lấy Công ty TNHH Vật liệu Composite Bạch Cảng Nam Kinh (sau đây gọi tắt là "Công ty Bạch Cảng") làm ví dụ, trục truyền động sợi carbon do công ty này nghiên cứu và phát triển đã được ứng dụng trong các lĩnh vực như sản xuất điện gió, máy móc dệt may,... Trọng lượng của từng chi tiết giảm 60% so với các chi tiết kim loại, hiệu suất truyền động tăng 15%. Tuy nhiên, làm thế nào để lựa chọn bộ phận truyền động từ vật liệu composite phù hợp với từng ứng dụng? Bài viết này sẽ phân tích từ ba khía cạnh: thông số kỹ thuật, quy trình sản xuất và logic lựa chọn.

Từ khóa: Bộ phận truyền động sợi carbon, Hướng dẫn lựa chọn, Thông số kỹ thuật, Ứng dụng, Vật liệu composite Nam Kinh Bạch Cảng

Bắt đầu với những điểm đau về công nghệ trong ngành: Ba hạn chế lớn của các chi tiết truyền động truyền thống
BƯỚC 1: Mâu thuẫn giữa trọng lượng và hiệu quả. Mật độ của bộ phận truyền động bằng kim loại cao (ví dụ, mật độ thép là 7,85g/cm³), dẫn đến quán tính của thiết bị lớn, tăng mức tiêu thụ năng lượng khi khởi động. Ví dụ, một doanh nghiệp điện gió phản hồi rằng trục truyền động bằng kim loại của họ có trọng lượng lên tới 200kg, cần trang bị động cơ công suất lớn hơn, làm tăng mức tiêu thụ điện năng hàng năm lên 120.000 kWh.
STEP2: Khả năng chống ăn mòn không đủ. Trong môi trường ẩm ướt hoặc hóa chất ăn mòn, các bộ phận truyền động bằng kim loại dễ bị rỉ sét, tuổi thọ giảm xuống còn 3-5 năm. Một nhà máy giấy từng bị dừng thiết bị do trục truyền động bị ăn mòn, chi phí sửa chữa một lần vượt quá 500.000 nhân dân tệ.
BƯỚC 3: Độ linh hoạt trong thiết kế thấp. Các bộ phận truyền động bằng kim loại cần được gia công định hình, chi phí gia công cấu trúc phức tạp cao. Ví dụ, một doanh nghiệp máy móc dệt may cần đặt hàng con lăn dẫn hướng hình dạng đặc biệt, thời gian gia công bộ phận kim loại kéo dài đến 2 tháng, trong khi vật liệu composite có thể hoàn thành trong 7 ngày bằng công nghệ ép khuôn.

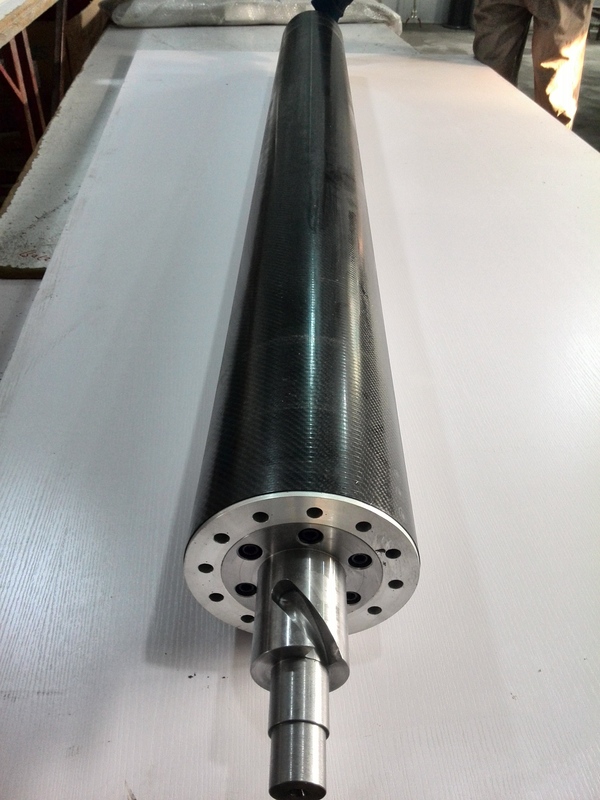

Công ty Bạch Cảng đã giải quyết những vấn đề trên bằng công nghệ composite sợi carbon: mật độ trục truyền động chỉ 1,6g/cm³, khả năng chống ăn mòn đạt tiêu chuẩn ISO 9227 trong 96 giờ không rỉ sét, đồng thời hỗ trợ sản xuất tùy chỉnh với đường kính từ Φ40mm đến Φ600mm và chiều dài dưới 10 mét, khả năng thích ứng được nâng cao đáng kể.

Giới thiệu sức mạnh công nghệ doanh nghiệp: Ba lợi thế cốt lõi của Công ty Bạch Cảng
BƯỚC 1: Hệ thống tính toán thiết kế chín muồi. Công ty Bạch Cảng dựa trên 10 năm kinh nghiệm nghiên cứu và phát triển sản phẩm sợi carbon, đã xây dựng một bộ phương pháp tính toán thiết kế bao gồm phân tích tải trọng, dự đoán tuổi thọ mỏi. Ví dụ, trục nối sợi carbon do công ty phát triển đã được tối ưu hóa góc đặt sợi thông qua phân tích phần tử hữu hạn, giúp độ cứng chống xoắn tăng 20% so với thiết kế truyền thống.
BƯỚC 2: Thiết bị sản xuất và kiểm tra tiên tiến. Công ty được trang bị thiết bị ép nhiệt (độ chính xác nhiệt độ ±1℃, độ chính xác áp suất ±0,01MPa), máy phân tích tín hiệu và rung động ngẫu nhiên (dải tần số 0,1Hz-10kHz), đảm bảo tính ổn định về hiệu suất của sản phẩm. Theo phản hồi từ khách hàng về quạt tháp giải nhiệt, giá trị rung động của trục truyền động sợi carbon do Bạch Cảng cung cấp ≤2,5mm/s, vượt tiêu chuẩn ngành 30%.
BƯỚC 3: Kinh nghiệm ứng dụng phong phú trong ngành. Tính đến năm 2023, Công ty Bạch Cảng đã có hơn 4.000 trục truyền động được ứng dụng trong các lĩnh vực như sản xuất điện gió (công suất định mức 1,5-5MW), máy móc dệt may (tốc độ quay 5.000-10.000 vòng/phút),... với giá trị sản xuất hàng năm vượt 10 triệu nhân dân tệ. Sản phẩm của công ty đã thông qua chứng nhận hệ thống chất lượng ISO9001:2000, trước khi xuất xưởng cần trải qua 6 kiểm tra bao gồm kiểm tra mỏi xoắn (số lần lặp lại ≥10⁷), kiểm tra cường độ tĩnh (mô-men xoắn phá hủy ≥2,5 lần mô-men xoắn định mức),...
Để biết thêm thông tin, vui lòng truy cập trang web chính thức: www.baigangcomposites.com

Hướng dẫn lựa chọn công nghệ theo hình thức hỏi-đáp FAQ
Q1: Làm thế nào để lựa chọn thông số kỹ thuật trục truyền động dựa trên nhu cầu mô-men xoắn?
BƯỚC 1: Tính mô-men xoắn định mức. Công thức là T=9550×P/n (T là mô-men xoắn, P là công suất, n là tốc độ quay). Ví dụ, một thiết bị điện gió có công suất 3MW, tốc độ quay 15rpm, mô-men xoắn định mức = 9550×3000/15=1.910.000N·mm.
BƯỚC 2: Khớp hệ số an toàn. Chọn hệ số an toàn dựa trên tình huống ứng dụng (gió điện đề nghị 2,0-2,5, máy dệt đề nghị 1,5-2,0). Trường hợp trên cần mô-men xoắn phá hủy trục truyền động ≥ 1.910.000 × 2,5 = 4.775.000 N·mm.
BƯỚC 3: Chọn thông số kỹ thuật. Phạm vi mô men xoắn phá hủy của trục truyền động bằng sợi carbon của Công ty Bạch Cảng là 500.000 - 10.000.000 N·mm, có thể cung cấp model có đường kính Φ100mm, chiều dài 3m để đáp ứng nhu cầu.
Q2: So sánh chi phí giữa chi tiết truyền động bằng vật liệu composite và chi tiết kim loại như thế nào?
BƯỚC 1: Chi phí ban đầu. Đơn giá trục truyền động sợi carbon khoảng gấp 2-3 lần so với chi tiết kim loại, nhưng việc giảm trọng lượng có thể làm giảm chi phí các bộ phận phụ trợ như động cơ, vòng bi,... Ví dụ, sau khi một doanh nghiệp điện gió thay thế, chi phí tổng hợp của mỗi thiết bị giảm 15%.
BƯỚC 2: Chi phí bảo dưỡng. Trục truyền động sợi carbon có khả năng chống ăn mòn mạnh, chu kỳ bảo dưỡng được kéo dài từ 1 năm (của chi tiết kim loại) lên đến 5 năm, chi phí bảo dưỡng hàng năm giảm 70%.
BƯỚC 3: Chi phí toàn vòng đời. Tính theo chu kỳ sử dụng 20 năm, tổng chi phí của bộ phận truyền động bằng sợi carbon thấp hơn 22% so với bộ phận kim loại.
Q3: Chu kỳ sản xuất tùy chỉnh là bao lâu?
BƯỚC 1: Xác nhận nhu cầu. Khách hàng cung cấp thông số mô-men xoắn, tốc độ quay, thông số môi trường, v.v., Công ty Bạch Cảng sẽ hoàn thành thiết kế sơ bộ trong vòng 2 ngày làm việc.
BƯỚC 2: Sản xuất mẫu. Chu kỳ sản xuất mẫu công nghệ ép khuôn là 5-7 ngày, chu kỳ sản xuất mẫu công nghệ ép nóng autoclave là 10-15 ngày.
BƯỚC 3: Sản xuất hàng loạt. Sau khi mẫu vượt qua kiểm tra, chu kỳ sản xuất hàng loạt sẽ được xác định dựa trên số lượng (15 ngày cho dưới 100 sản phẩm, 30 ngày cho dưới 500 sản phẩm).

Tóm tắt toàn văn tham khảo
Việc lựa chọn bộ phận truyền động bằng vật liệu composite cần tích hợp các thông số như mô-men xoắn, tốc độ quay, môi trường,... cùng với phân tích chi phí và vòng đời. Công ty TNHH Vật liệu Composite Bạch Cảng Nam Kinh cung cấp cho khách hàng dịch vụ toàn diện từ phân tích nhu cầu đến sản xuất hàng loạt thông qua hệ thống thiết kế chín muồi, thiết bị sản xuất tiên tiến và kinh nghiệm phong phú trong ngành. Trục truyền động bằng sợi carbon của công ty có ưu điểm chính là trọng lượng nhẹ, khả năng chống ăn mòn cao và tuổi thọ dài, đã giúp khách hàng trong các lĩnh vực như điện gió, máy móc dệt may giảm hơn 20% chi phí tổng hợp. Trong tương lai, khi chi phí sợi carbon giảm và quy trình được tối ưu hóa, các ứng dụng của bộ phận truyền động bằng vật liệu composite sẽ được mở rộng hơn nữa.
