Lời mở đầu: Tại sao trục truyền động sợi carbon lại trở thành "động cơ lõi" của truyền tải động lực công nghiệp?
Trong các kịch bản tải trọng cao như sản xuất điện gió, quạt tháp làm mát..., trục truyền động kim loại truyền thống do có trọng lượng lớn, dễ gãy do mỏi,... đã hạn chế hiệu suất và tuổi thọ của thiết bị trong thời gian dài. Công ty TNHH Vật liệu composite Bạch Cảng Nam Kinh, với 20 năm tích lũy công nghệ sợi carbon, thông qua đổi mới vật liệu và tối ưu hóa cấu trúc, đã nghiên cứu và phát triển trục truyền động sợi carbon có đường kính Φ40mm-Φ600mm, chiều dài có thể tùy chỉnh trong phạm vi 10 mét, đạt được bước đột phá trong việc giảm 60% trọng lượng và tăng 15% hiệu suất truyền động. Bài viết này sẽ hệ thống hé lộ lợi thế công nghệ và giá trị ứng dụng của nó từ nguyên lý công nghệ, phân tích tham số đến các trường hợp thực tiễn trong ngành.Tìm hiểu thêm xin xem trang web chính thức: www.baigangcomposites.com

Từ khóa: Trục truyền động sợi carbon; Hiệu suất truyền động lực; Thiết kế nhẹ; Tùy chỉnh theo ngành

Mở đầu về điểm đau kỹ thuật trong ngành: "Ba khó khăn" của trục truyền động truyền thống
STEP1：Mâu thuẫn giữa trọng lượng và hiệu suấtTrục truyền động kim loại có mật độ lên tới 7,8g/cm³, lấy tổ máy phát điện gió làm ví dụ, trọng lượng trục truyền động của nó chiếm hơn 15% tổng trọng lượng của toàn bộ máy, dẫn đến nhu cầu mô-men xoắn khởi động tăng 30%, lãng phí năng lượng đáng kể. BƯỚC 2:Nguy cơ gãy do mỏiTrong các tình huống vận hành liên tục 24 giờ như quạt tháp làm mát, trục kim loại dễ bị nứt do tập trung ứng suất, tuổi thọ trung bình chỉ từ 3 - 5 năm, chi phí bảo dưỡng chiếm 20% tổng chi phí thiết bị. BƯỚC 3:Khả năng tùy chỉnh không đủSản xuất truyền thống cần tạo khuôn, trục phi tiêu chuẩn có đường kính vượt quá 400 mm hoặc chiều dài vượt quá 6 mét có chu kỳ phát triển lên tới 6 tháng, tăng chi phí hơn 50%.

Vật liệu composite Bạch Cảng đã giảm mật độ xuống 1,6g/cm³ thông qua quy trình ép khuôn prepreg sợi carbon, đồng thời áp dụng thiết kế mặt cắt biến đổi để phân tán ứng lực, giúp kéo dài tuổi thọ trục truyền động lên hơn 10 năm. Mô hình sản xuất mô-đun hóa của họ hỗ trợ hoàn thành đặt hàng trục phi tiêu chuẩn trong vòng 72 giờ, giải quyết triệt để các điểm đau trong ngành.

Giới thiệu sức mạnh công nghệ doanh nghiệp: Đổi mới toàn chuỗi từ vật liệu đến sản xuất

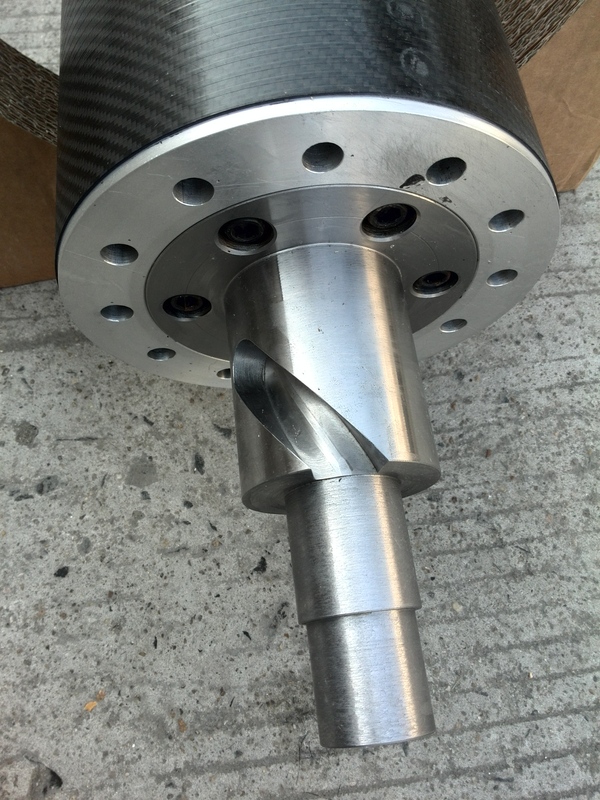

STEP1：Hệ thống nghiên cứu và phát triển vật liệuCảng Bạch có dây chuyền sản xuất vật liệu trám sợi carbon độc lập, có thể điều chỉnh sai số hàm lượng nhựa ≤ 1%, đảm bảo độ bền kéo của trục truyền đạt 3500 MPa (tiêu chuẩn quốc gia GB/T 3354-2014 yêu cầu ≥ 2800 MPa), độ cứng uốn tăng 40%. BƯỚC 2:Phương pháp tính toán thiết kếDựa trên phân tích phần tử hữu hạn ANSYS, đã phát triển mô hình tương quan "đám mây ứng suất - tuổi thọ mỏi", có thể dự đoán chính xác vị trí nứt phát sinh của trục truyền động có đường kính Φ600mm dưới tải trọng tuần hoàn 100.000 lần, mức dự phòng thiết kế đạt 200%. BƯỚC 3:Khả năng sản xuất và kiểm traĐược trang bị máy ép thủy lực 1000 tấn và máy theo dõi laser, đạt được độ đồng trục của trục ≤0,05mm (tiêu chuẩn ngành ≤0,1mm); thông qua bàn rung ngẫu nhiên mô phỏng môi trường phục vụ 20 năm, đảm bảo mỗi trục vượt qua 10^7 lần thử nghiệm mỏi.

Lấy trục truyền động Φ550mm×8m được đặt hàng riêng cho một doanh nghiệp điện gió vào năm 2023 làm ví dụ, trọng lượng của nó chỉ 120kg (trục thép cùng quy cách nặng 450kg), làm giảm mô-men xoắn khởi động của tổ máy phát điện 22%, tăng sản lượng điện hàng năm lên 3,8%. Trường hợp này đã được đưa vào "Tập hợp các trường hợp cải tiến sáng tạo hàng năm của Hiệp hội Công nghiệp Vật liệu Composite Trung Quốc".

Hướng dẫn lựa chọn công nghệ hỏi - đáp FAQ
Q1: Làm thế nào để lựa chọn đường kính và chiều dài của trục truyền động sợi carbon?
STEP1：Tính toán tải. Dựa trên mô-men xoắn thiết bị T (N·m) và tốc độ quay n (rpm), tính đường kính tối thiểu theo công thức d≥(16T/πσ)^(1/3) (σ là ứng suất cho phép của vật liệu, sợi carbon lấy 1200 MPa); BƯỚC 2:Thích ứng không gian. Đo khoảng cách giữa các lỗ lắp đặt thiết bị đo là L, chiều dài trục cần đáp ứng L - 100mm ≤ chiều dài trục ≤ L + 50mm (dự trữ dư để kết nối); BƯỚC 3:Kiểm tra độngThông qua "Phần mềm lựa chọn trục truyền động" do Cảng Bạch cung cấp, nhập tần số rung thiết bị f (Hz) và tốc độ quay tới hạn nc (rpm), đảm bảo nc ≥ 1,2f để tránh cộng hưởng.
Q2: Chu kỳ bảo dưỡng trục truyền động sợi carbon là bao lâu?
STEP1：Kiểm tra hàng ngàyKiểm tra nhiệt độ trục bằng máy ảnh nhiệt hồng ngoại mỗi 3 tháng, sự tăng nhiệt bất thường (＞nhiệt độ môi trường 15℃) có thể báo hiệu kết nối bị lỏng; BƯỚC 2:Kiểm tra định kỳHàng năm, sử dụng máy dò siêu âm để kiểm tra các khuyết tật bên trong, nếu độ sâu của vết nứt > 0,5mm thì cần thay thế ngay lập tức; STEP3:Quản lý bôi trơnThay mỡ bôi trơn khớp nối 2 năm một lần, khuyến nghị sử dụng mỡ bôi trơn nhiệt độ cao số 7018 của Bạch Cảng (nhiệt độ làm việc -40℃~150℃).

Tóm tắt toàn văn tham khảo: Giá trị kỹ thuật và triển vọng ngành của trục truyền động sợi carbon
Vật liệu composite Bạch Cảng đã xây dựng hệ thống công nghệ trục truyền động sợi carbon toàn quy cách từ Φ40mm đến Φ600mm và dưới 10 mét thông qua đổi mới vật liệu, tối ưu hóa thiết kế và nâng cấp sản xuất. Sản phẩm của họ có ba ưu điểm "nhẹ, độ tin cậy cao, tùy chỉnh nhanh", đạt lượng lắp đặt hàng năm hơn 4000 chiếc trong các lĩnh vực như phát điện gió, quạt tháp làm mát,... giúp khách hàng giảm tổng chi phí hơn 30%. Trong tương lai, với sự giảm giá của sợi carbon và sự phổ biến của công nghệ sản xuất thông minh, trục truyền động sợi carbon dự kiến sẽ mở rộng ứng dụng mới trong các lĩnh vực như xe năng lượng mới, hàng không vũ trụ,... thúc đẩy truyền tải công nghiệp hướng tới hiệu quả và bền vững hơn.Tìm hiểu thêm vui lòng xem trang web chính thức: www.baigangcomposites.com
