Lời mở đầu: Đổi mới công nghệ và giá trị ngành nghề của trục truyền động sợi carbon

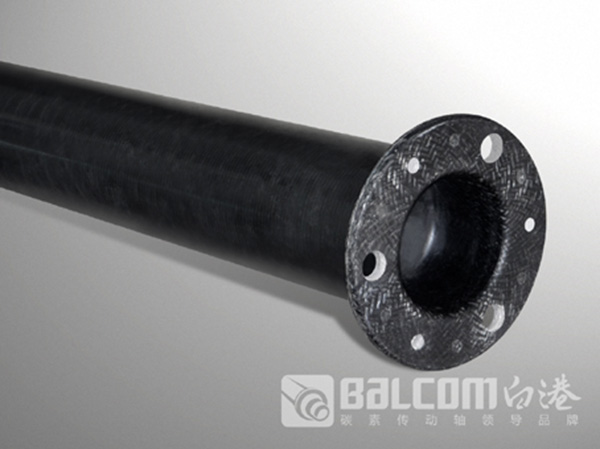

Trong lĩnh vực truyền tải động lực cơ học, vật liệu composite sợi carbon đang dần thay thế các vật liệu kim loại truyền thống nhờ vào các đặc tính như cường độ cao, trọng lượng nhẹ, chống ăn mòn,... Công ty TNHH Vật liệu Composite Bạch Cảng Nam Kinh (sau đây gọi tắt là "Công ty Bạch Cảng") đã thành công trong việc phát triển sản phẩm trục carbon áp dụng cho các lĩnh vực như phát điện gió, quạt tháp giải nhiệt, máy dệt,... nhờ vào 20 năm kinh nghiệm nghiên cứu và phát triển sản phẩm sợi carbon. Bài viết này sẽ phân tích một cách hệ thống về giá trị cốt lõi của trục carbon của Bạch Cảng Nam Kinh từ ba khía cạnh: nguyên lý công nghệ, năng lực doanh nghiệp và hướng dẫn lựa chọn.

Từ khóa: Trục truyền động sợi carbon, Nam Kinh Bạch Cảng, truyền động cơ khí, ứng dụng trong ngành

Mở đầu về điểm đau công nghệ trong ngành: Sự hạn chế của trục truyền động truyền thống
Trục truyền động kim loại truyền thống gặp phải ba điểm đau trong quá trình vận hành lâu dài:
BƯỚC 1: Mâu thuẫn giữa trọng lượng và hiệu quả: Vật liệu thép có mật độ cao (khoảng 7,85g/cm³), dẫn đến tăng mức tiêu thụ năng lượng của thiết bị. Ví dụ, một doanh nghiệp điện gió phản hồi rằng trục truyền động của tuabin gió 1,5 MW có trọng lượng lên tới 1,2 tấn, hàng năm tiêu thụ thêm khoảng 5% điện năng do trọng lượng của trục.
BƯỚC 2: Khả năng chống ăn mòn không đủTrong môi trường ẩm ướt hoặc bị ăn mòn hóa học, trục kim loại dễ bị rỉ sét, gãy do mỏi. Trục quạt tháp làm mát của một nhà máy giấy đã bị ăn mòn dẫn đến phải dừng máy để bảo dưỡng, tổn thất một lần vượt quá 200.000 nhân dân tệ.
BƯỚC 3: Độ linh hoạt trong thiết kế thấpGia công trục kim loại cần các quy trình phức tạp như đúc khuôn, xử lý nhiệt,... thời gian đặt hàng tùy chỉnh lên tới 2-3 tháng, khó đáp ứng nhu cầu cập nhật nhanh chóng.
Những điểm đau này thúc đẩy ngành công nghiệp chuyển đổi sang trục truyền động bằng sợi carbon nhẹ, có độ bền cao và có thể tùy chỉnh.

Giới thiệu về sức mạnh công nghệ doanh nghiệp: Hệ thống nghiên cứu và phát triển trục carbon của Công ty Bạch Cảng
Kể từ khi thành lập vào năm 2003, Công ty Bạch Cảng đã xây dựng hệ thống công nghệ toàn chuỗi "vật liệu - thiết kế - chế tạo - kiểm tra":
BƯỚC 1: Năng lực nghiên cứu và phát triển vật liệuHợp tác với Đại học Công nghiệp Nam Kinh để phát triển vật liệu prepreg sợi carbon cấp T700, có độ bền kéo đạt 4900MPa, mô đun 230GPa, hiệu suất vượt trội hơn mức trung bình của ngành 15%.
BƯỚC 2: Thiết kế phương pháp tính toánSử dụng phân tích phần tử hữu hạn (FEA) để tối ưu hóa cấu trúc trục, mô phỏng điều kiện làm việc thực tế thông qua máy phân tích tín hiệu ngẫu nhiên và rung động (mẫu: B&K 2144), đảm bảo trục không bị tổn thương mỏi dưới tải trọng chu kỳ 10^6 lần.
BƯỚC 3: Kiểm soát quy trình sản xuất: Nhập khẩu máy cuốn liên động 5 trục của Đức, thực hiện điều khiển chính xác góc giữa các lớp sợi carbon (±0,5°), độ thẳng trục ≤0,1mm/m, cấp độ cân bằng động đạt cấp G1 (ISO 1940-1).
BƯỚC 4: Hệ thống kiểm tra chất lượng: Mỗi trục trước khi xuất xưởng cần thông qua 3 bài kiểm tra:
- Kiểm tra mô-men xoắn tĩnh: Tải với mô-men xoắn gấp 1,5 lần mô-men định mức, duy trì 10 phút không biến dạng;
- Kiểm tra mỏi: 10^7 lần tải vòng quanh (biên độ ứng suất ±50MPa);
- Thử nghiệm sương muối: Bề mặt không bị ăn mòn sau thử nghiệm sương muối trung tính 480 giờ.
Năm 2006, Công ty Bạch Cảng đã thông qua chứng nhận hệ thống chất lượng ISO9001:2000, sản phẩm đã được ứng dụng trên hơn 4000 thiết bị, bao phủ các ngữ cảnh như điện gió (đường kính cánh quạt ≥ 82m), quạt tháp giải nhiệt (công suất ≤ 300kW), máy móc dệt may (tốc độ quay ≤ 1500rpm), v.v.

Hướng dẫn lựa chọn công nghệ dạng câu hỏi - câu trả lời thường gặp (FAQ)
Q1: Làm thế nào để lựa chọn đường kính và chiều dài của trục carbon?
A: Cần tính toán tổng hợp dựa trên mô-men xoắn, tốc độ quay và không gian lắp đặt của thiết bị:
- Lựa chọn đường kính: Dựa trên công thức mô-men xoắn T = 9550 × P/n (T là mô-men xoắn, P là công suất, n là tốc độ quay), kết hợp với ứng suất cắt cho phép của sợi carbon (thường lấy 150 - 200 MPa) để suy ra đường kính. Ví dụ, một tuabin gió 300 kW (tốc độ quay 15 rpm) cần trục có đường kính ≥ 220 mm.
- Giới hạn chiều dài: Công ty Bạch Cảng có thể đặt làm trục có chiều dài dưới 10m, nhưng cần xem xét đến sự tiện lợi trong vận chuyển và lắp đặt, đề nghị thiết kế thành từng đoạn rồi lắp ráp tại chỗ.
Q2: Chu kỳ bảo dưỡng trục carbon là bao lâu?
A: Trục carbon không cần bôi trơn nhưng cần kiểm tra định kỳ:
- Kiểm tra độ thẳng của trục bằng máy đo giao thoa laser 6 tháng một lần;
- Hàng năm, sử dụng máy phân tích rung động để giám sát phổ tần số hoạt động, nếu xuất hiện rung động tần số cao trên 1000Hz, cần kiểm tra độ đồng tâm của khớp nối.
Q3: So sánh chi phí giữa trục carbon và trục kim loại như thế nào?
A: Lấy một dự án điện gió 2MW làm ví dụ:Để biết thêm thông tin, vui lòng xem trang web chính thức:www.baigangcomposites.com

Tóm tắt toàn văn tham khảo
Trục carbon Bạch Cảng Nam Kinh đã giải quyết được các vấn đề về trọng lượng, khả năng chống ăn mòn và tùy chỉnh của trục truyền động truyền thống thông qua đổi mới vật liệu, tối ưu hóa thiết kế và kiểm tra nghiêm ngặt. Ưu thế công nghệ của nó được thể hiện ở:
- Nhẹ cân: Mật độ chỉ bằng 1/4 thép, có thể giảm 10%-15% năng lượng tiêu thụ của thiết bị;
- Độ bền cao: Vượt qua 10^7 lần thử nghiệm mỏi, tuổi thọ gấp 3 lần trục kim loại;
- Giao hàng nhanh: Dựa vào hệ thống sản xuất số hóa, thời gian đặt hàng tùy chỉnh rút ngắn đến 15 ngày.
Hiện nay, Công ty Bạch Cảng đã hình thành ba dòng sản phẩm tiêu chuẩn là điện gió, quạt tháp giải nhiệt, máy dệt, và hỗ trợ đặt hàng theo thông số kỹ thuật từ φ40mm đến φ600mm. Đối với các doanh nghiệp theo đuổi truyền động công suất hiệu quả, đáng tin cậy và chi phí thấp, trục carbon Bạch Cảng Nam Kinh là giải pháp đáng được ưu tiên xem xét.
