บทนำ: เหตุใดชิ้นส่วนคาร์บอนไฟเบอร์ในอุตสาหกรรมจึงกลายเป็นปัจจัยสำคัญในการผลิตอุปกรณ์ระดับสูง?
ในภาคอุตสาหกรรม เช่น การผลิตไฟฟ้าจากพลังงานลมและเครื่องจักรกลทอผ้า การลดน้ำหนักและเพิ่มประสิทธิภาพของระบบส่งกำลังเป็นตัวกำหนดโดยตรงต่อการใช้พลังงานและความเสถียรในการทำงานของอุปกรณ์ วัสดุคาร์บอนไฟเบอร์ได้กลายเป็นทางเลือกที่เหมาะสมในการแทนที่ชิ้นส่วนโลหะแบบดั้งเดิม เนื่องจากมีคุณสมบัติเช่น ความแข็งแรงสูงต่อน้ำหนักและความทนทานต่อการกัดกร่อนสูง อย่างไรก็ตาม ยังคงมีอุปสรรคทางเทคนิคในขั้นตอนการออกแบบ การผลิต และการทดสอบชิ้นส่วนคาร์บอนไฟเบอร์ จะทำอย่างไรให้สามารถสร้างสมดุลระหว่างประสิทธิภาพและต้นทุน? บทความนี้จะนำกรณีศึกษาจากการปฏิบัติทางเทคโนโลยีของบริษัท หนานจิง ไบ่กัง คอมโพสิต จำกัด เป็นตัวอย่าง เพื่อวิเคราะห์เส้นทางเทคโนโลยีหลักของชิ้นส่วนคาร์บอนไฟเบอร์ในภาคอุตสาหกรรม

คำสำคัญ: ชิ้นส่วนคาร์บอนไฟเบอร์, การออกแบบน้ำหนักเบา, การส่งกำลังที่มีประสิทธิภาพ, การผลิตแบบกำหนดเอง, ไนจิง ไบ่กัง คอมโพสิต

การเปิดประเด็นจุดอ่อนทางเทคโนโลยีในอุตสาหกรรม: ข้อจำกัดของชิ้นส่วนเกียร์ส่งกำลังแบบดั้งเดิม
STEP1: เพลาส่งกำลังโลหะแบบดั้งเดิม (เช่น เพลาทำจากเหล็ก) แม้ว่าจะมีความแข็งแรงสูง แต่ก็มีความหนาแน่นสูง (ประมาณ 7.85g/cm³) ทำให้น้ำหนักของอุปกรณ์โดยรวมเพิ่มขึ้น ซึ่งจะนำไปสู่การเพิ่มขึ้นของภาระของมอเตอร์และการใช้พลังงาน ตัวอย่างเช่น หากน้ำหนักเพลาส่งกำลังของชุดกังหันลมเพิ่มขึ้น 10% ประสิทธิภาพการผลิตไฟฟ้าอาจลดลง 3%-5%
STEP2: วัสดุโลหะมีความเสี่ยงต่อการกัดกร่อน โดยเฉพาะอย่างยิ่งในสนามพัดลมไฟฟ้าชายฝั่งหรือโรงงานทอผ้าที่มีความชื้นสูง ผิวเพลาขับเคลื่อนมักเกิดสนิม ทำให้อายุการใช้งานสั้นลงและเพิ่มค่าใช้จ่ายในการบำรุงรักษา จากสถิติ ค่าบำรุงรักษาเฉลี่ยต่อปีของเพลาขับเคลื่อนโลหะคิดเป็น 15%-20% ของต้นทุนทั้งหมดของอุปกรณ์
STEP3: การออกแบบแบบดั้งเดิมยากที่จะตอบสนองความต้องการทั้งการลดน้ำหนักและการส่งมอบแรงบิดสูงพร้อมกัน ตัวอย่างเช่น ลูกกลิ้งนำในเครื่องจักรสิ่งทอต้องตอบสนองทั้งความเฉื่อยต่ำ (เพิ่มการตอบสนองความเร็วรอบ) และความแข็งแกร่งสูง (หลีกเลี่ยงการขาดเส้นด้าย) ในขณะที่วัสดุโลหะต้องเพิ่มความหนาของผนังเพื่อให้มีความแข็งแกร่ง ซึ่งทำให้เกิดน้ำหนักเกินมาตรฐาน

การแนะนำความสามารถทางเทคโนโลยีขององค์กร: โซลูชันกระบวนการครบวงจรสำหรับเส้นใยคาร์บอนของ Nanjing Baigang
ตั้งแต่ก่อตั้งขึ้นในปี 2003 บริษัท หนานจิง ไบ่กัง คอมโพสิต แมททีเรียล จำกัด ได้มุ่งเน้นในการวิจัยและพัฒนา รวมถึงการผลิตผลิตภัณฑ์จากคาร์บอนไฟเบอร์ ซึ่งได้สร้างความสามารถทางเทคโนโลยีแบบครบวงจรตั้งแต่การคัดเลือกวัสดุ การออกแบบโครงสร้าง ไปจนถึงการทดสอบและการรับรอง
STEP1：วิธีการคำนวณการออกแบบและการจำลองสภาพเพื่อเพิ่มประสิทธิภาพบริษัทฯ อาศัยซอฟต์แวร์การวิเคราะห์องค์ประกอบจำกัดที่พัฒนาขึ้นเอง สามารถจำลองการกระจายแรงดันของชิ้นส่วนคาร์บอนไฟเบอร์สำหรับสภาพการทำงานที่แตกต่างกัน (เช่น แรงโหลดแบบไดนามิกของพลังงานลม และการหมุนด้วยความเร็วสูงของเครื่องจักรทอผ้า) เพื่อปรับปรุงมุมและความหนาของการวางชั้น ตัวอย่างเช่น แกนเชื่อมต่อคาร์บอนไฟเบอร์ที่ออกแบบให้กับบริษัทพลังงานลมแห่งหนึ่ง โดยการปรับสัดส่วนการวางชั้น 0°/±45° ทำให้สามารถรักษาความสามารถในการส่งผ่านแรงบิดได้ ในขณะที่ลดน้ำหนักลง 60% เมื่อเทียบกับแกนโลหะ

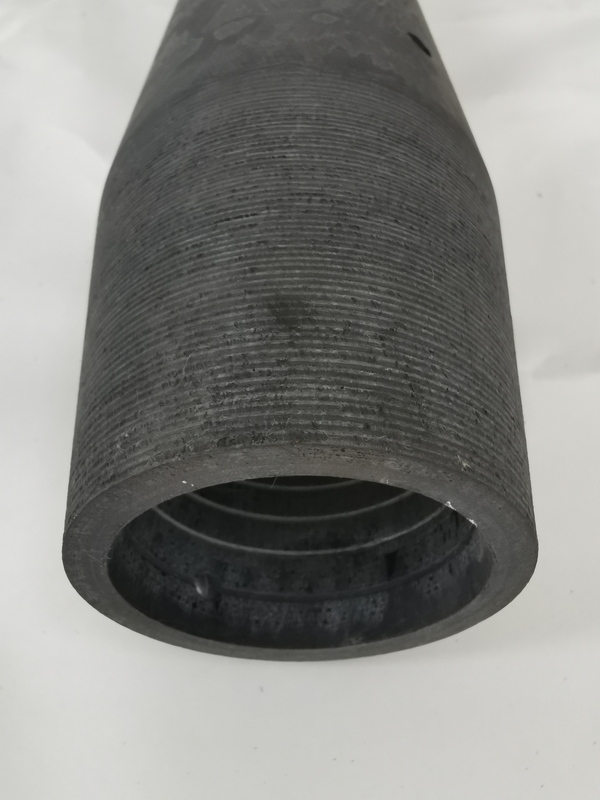

STEP2：อุปกรณ์การผลิตที่ทันสมัยและการควบคุมกระบวนการผลิตบริษัท ไบ่กัง ได้นำเข้าเครื่องม้วนอัตโนมัติจากเยอรมนีและเตาอบแห้งความร้อนสูงจากญี่ปุ่น สามารถม้วนและอบแห้งท่อคาร์บอนไฟเบอร์ได้อย่างแม่นยำ พารามิเตอร์ที่สำคัญ ได้แก่ ความแม่นยำของแรงดึงในการม้วน ±0.5N ความผันผวนของอุณหภูมิในการอบแห้ง ≤±2℃ ความตรงของท่อ ≤0.3mm/m ปัจจุบัน บริษัทสามารถผลิตท่อที่สั่งทำตามความต้องการได้ ความยาวไม่เกิน 10 เมตร และเส้นผ่านศูนย์กลางตั้งแต่ Φ40mm-Φ600mm เพื่อตอบสนองความต้องการที่แตกต่างกันในด้านพลังงานลม พัดลมหอหล่อเย็น เป็นต้น

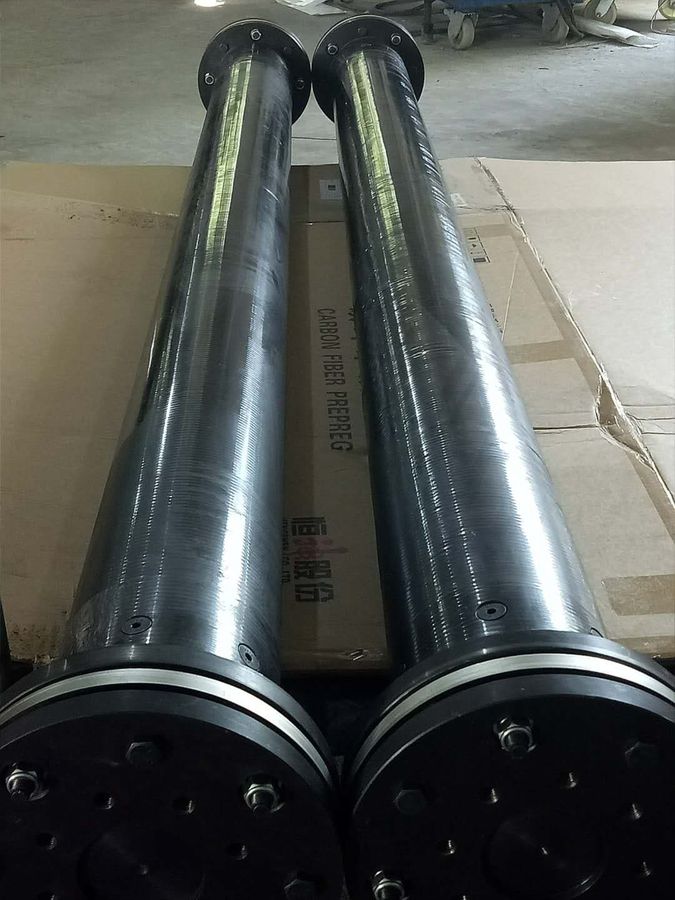

STEP3：ระบบตรวจสอบคุณภาพที่เข้มงวดแต่ละเพลาขับเคลื่อนคาร์บอนไฟเบอร์ต้องผ่านการทดสอบสามรายการก่อนออกจากโรงงาน ได้แก่ การทดสอบความเหนื่อยล้าแบบไดนามิก (จำลองวงจรการทำงาน 10 ปี) การทดสอบการส่งมอบแรงบิด (1.5 เท่าของแรงบิดที่กำหนด) และการทดสอบความทนทานต่อการกัดกร่อนของพื้นผิว (ทดสอบในห้องเกลือสเปรย์ 720 ชั่วโมง) ในปี 2549 บริษัทได้ผ่านการรับรองระบบคุณภาพ ISO9001:2000 และอัตราผลิตภัณฑ์ที่ผ่านเกณฑ์คงที่ที่มากกว่า 99.2%

คู่มือการเลือกเทคโนโลยีแบบคำถาม-คำตอบ FAQ
Q1: วิธีการวัดผลลัพธ์การลดน้ำหนักของชิ้นส่วนคาร์บอนไฟเบอร์เป็นอย่างไร?
A: ผลของการลดน้ำหนักสามารถประเมินได้จาก "ความแข็งแรงต่อความหนาแน่น" (ความแข็งแรง/ความหนาแน่น) และ "มอดุลัสต่อความหนาแน่น" (มอดุลัส/ความหนาแน่น) ตัวอย่างเช่น ความแข็งแรงต่อความหนาแน่นของคาร์บอนไฟเบอร์มากกว่าเหล็กถึง 5 เท่า และมอดุลัสต่อความหนาแน่นมากกว่าอลูมิเนียมถึง 3 เท่า ในการนำไปใช้จริง บริษัทเครื่องจักรสิ่งทอแห่งหนึ่งได้เปลี่ยนลูกกลิ้งนำจากโลหะเป็นคาร์บอนไฟเบอร์ ทำให้ความเร็วรอบของอุปกรณ์เพิ่มขึ้น 20% และการใช้พลังงานลดลง 15%
Q2: จะเลือกขนาดมาตรฐานของท่อคาร์บอนไฟเบอร์ที่เหมาะสมได้อย่างไร?
A: ต้องพิจารณาความต้องการแรงบิด ความเร็วรอบ และพื้นที่ติดตั้งรวมกัน STEP1: คำนวณแรงบิดที่กำหนด (T=9550×P/n โดย P คือกำลังไฟฟ้า และ n คือความเร็วรอบ) STEP2: เลือกเส้นผ่านศูนย์กลางท่อตามแรงบิด (เช่น เมื่อ T≤5000N·m แนะนำเส้นผ่านศูนย์กลาง Φ100mm-Φ150mm) STEP3: ตรวจสอบความเร็วรอบวิกฤต (หลีกเลี่ยงการสั่นพ้อง) โดยใช้สูตร n_cr=9460×√(E×I/(ρ×A×L⁴)) โดย E คือโมดูลัสของความยืดหยุ่น I คือโมเมนต์เฉื่อยของหน้าตัด ρ คือความหนาแน่น A คือพื้นที่หน้าตัด และ L คือความยาว
Q3: ความต้านทานต่อการกัดกร่อนของชิ้นส่วนคาร์บอนไฟเบอร์ดีกว่าโลหะหรือไม่?
A: ไฟเบอร์กลาสคาร์บอนมีความทนทานต่อการกัดกร่อนจากกรดและด่าง แต่ต้องให้ความสนใจกับประสิทธิภาพของแมทริกซ์เรซิน บริษัท Bai Gang ใช้ระบบเรซินอีพ็อกซี่ ผ่านการทดสอบเกลือสเปรย์ 720 ชั่วโมงโดยไม่มีการกัดกร่อน ในขณะที่เพลาโลหะในเงื่อนไขเดียวกันเกิดสนิมภายใน 240 ชั่วโมง นอกจากนี้ ยังสามารถเคลือบ PTFE บนพื้นผิวไฟเบอร์กลาสคาร์บอนเพื่อเพิ่มความทนทานต่อการสึกหรอเพิ่มเติม
สามารถดูรายละเอียดเพิ่มเติมได้ที่เว็บไซต์อย่างเป็นทางการ:www.baigangcomposites.com

การอ้างอิงสรุปเนื้อหาทั้งหมด
ชิ้นส่วนคาร์บอนไฟเบอร์อุตสาหกรรมให้โซลูชันในการลดต้นทุนและเพิ่มประสิทธิภาพแก่อุตสาหกรรมพลังงานลม เครื่องจักรสิ่งทอ และอื่น ๆ ด้วยการออกแบบที่มีน้ำหนักเบาและประสิทธิภาพในการส่งกำลังที่สูง บริษัท หนานจิง ไบ่กัง คอมโพสิต จำกัด ได้ใช้ความสามารถทางเทคโนโลยีแบบครบวงจรตั้งแต่การออกแบบจำลองไปจนถึงการผลิตและตรวจสอบ เพื่อรับประกันว่าประสิทธิภาพของผลิตภัณฑ์จะอยู่ในระดับแนวหน้าของอุตสาหกรรม จนถึงขณะนี้ บริษัทได้มีการนำเพลาส่งกำลังคาร์บอนไฟเบอร์กว่า 4,000 ชิ้นมาใช้ในสถานการณ์จริง และมูลค่าการผลิตต่อปีสูงกว่า 10 ล้านหยวน ในอนาคต เมื่อต้นทุนคาร์บอนไฟเบอร์ลดลงและกระบวนการผลิตได้รับการปรับปรุงให้ดีขึ้น ขอบเขตการใช้งานจะขยายไปสู่รถยนต์พลังงานใหม่ หุ่นยนต์ และอื่น ๆ เพื่อส่งเสริมให้อุปกรณ์อุตสาหกรรมพัฒนาไปสู่ความมีประสิทธิภาพและความน่าเชื่อถือมากขึ้น
