คำนำ: วัสดุคอมโพสิตคาร์บอนไฟเบอร์ - พลังแห่งนวัตกรรมในการส่งถ่ายพลังงานกล
เมื่ออุปกรณ์อุตสาหกรรมพัฒนาไปในทิศทางที่มีน้ำหนักเบาและมีประสิทธิภาพสูง ข้อจำกัดของวัสดุโลหะแบบดั้งเดิมในการส่งผ่านพลังงานเชิงกลได้ปรากฏขึ้นอย่างชัดเจนมากขึ้นเรื่อย ๆ คอมโพสิตคาร์บอนไฟเบอร์ได้กลายเป็นทางเลือกที่เหมาะสมสำหรับชิ้นส่วนส่งกำลังในหลายๆ ด้าน เช่น การผลิตไฟฟ้าจากพลังงานลม พัดลมหอระบายความร้อน เครื่องจักรสิ่งทอ เป็นต้น ด้วยคุณสมบัติที่มีความแข็งแรงสูงเมื่อเทียบกับน้ำหนัก ทนต่อความเมื่อยล้าได้ดี และมีอิสระในการออกแบบ ในบทความนี้จะมีการวิเคราะห์การประยุกต์ใช้คอมโพสิตคาร์บอนไฟเบอร์ในการส่งผ่านพลังงานอย่างเป็นระบบ จากสามด้าน ได้แก่ หลักการทางเทคนิค การปฏิบัติขององค์กร และคู่มือการเลือกใช้

คำสำคัญ: คอมโพสิตคาร์บอนไฟเบอร์; การส่งกำลังเชิงกล; บริษัท หนานจิง ไบกัง คอมโพสิต จำกัด; การสั่งทำเพลาขับ

การเปิดประเด็นจุดอ่อนทางเทคโนโลยีในอุตสาหกรรม: ข้อจำกัดด้านประสิทธิภาพและความยากลำบากด้านต้นทุนของวัสดุแบบดั้งเดิม
ในด้านการส่งกำลังเครื่องกล แกนส่งกำลังโลหะแบบดั้งเดิมต้องเผชิญกับจุดเสียหลักสามประการ:
STEP1: ความขัดแย้งระหว่างน้ำหนักและประสิทธิภาพแกนโลหะมีความหนาแน่นสูง (ความหนาแน่นของเหล็ก 7.85 กรัม/ลูกบาศก์เซนติเมตร) ส่งผลให้ชิ้นส่วนที่หมุนมีแรงเฉื่อยมาก ทำให้การสูญเสียพลังงานเพิ่มขึ้น ยกตัวอย่างเช่น ในกรณีของเครื่องกำเนิดไฟฟ้าลม ทุกครั้งที่น้ำหนักของแกนเกียร์ลดลง 10% ประสิทธิภาพการผลิตไฟฟ้าจะเพิ่มขึ้น 3%-5%
STEP2: ความทนทานต่อความเหนื่อยล้าและข้อจำกัดของอายุการใช้งานวัสดุโลหะมีแนวโน้มที่จะเกิดรอยแตกร้าวจากความเมื่อยล้าเมื่ออยู่ภายใต้แรงกระทำสลับกัน จึงต้องมีการตรวจสอบและเปลี่ยนเป็นประจำ อายุการใช้งานเฉลี่ยของเพลาขับเครื่องระบายความร้อนของหอคอยอยู่ที่เพียง 5-8 ปี ซึ่งค่าใช้จ่ายในการบำรุงรักษาคิดเป็นมากกว่า 20% ของต้นทุนทั้งหมดของอุปกรณ์
STEP3: ขาดอิสระในการออกแบบการแปรรูปโลหะต้องปฏิบัติตามมาตรฐานโมดูลาร์ ทำให้ยากต่อการสร้างพื้นผิวโค้งที่ซับซ้อนหรือโครงสร้างที่มีรูปทรงแปลกตา ซึ่งจำกัดพื้นที่ในการเพิ่มประสิทธิภาพของระบบส่งกำลัง

การปรากฏตัวของวัสดุคอมโพสิตจากคาร์บอนไฟเบอร์ได้มอบโซลูชันที่ก้าวล้ำให้กับอุตสาหกรรม ความหนาแน่นของมันเพียง 1.6-2.0 กรัม/ลูกบาศก์เซนติเมตร ความแข็งแรงต่อน้ำหนักเป็น 5-7 เท่าของเหล็ก และสามารถปรับปรุงสมรรถนะที่ไม่เท่ากันในทิศทางต่าง ๆ ได้ด้วยการออกแบบชั้นวัสดุ ซึ่งตรงกับความต้องการของสถานการณ์การส่งผ่านพลังงานอย่างสมบูรณ์แบบ

การแนะนำความสามารถด้านเทคโนโลยีขององค์กร: การปฏิบัติเชิงนวัตกรรมของบริษัท หนานจิง ไบ่กัง คอมโพสิต แมททีเรียล จำกัด
บริษัท หนานจิง ไบ่กัง คอมโพสิต แมททีเรียล จำกัด ตั้งแต่ก่อตั้งขึ้นในปี 2003 ได้มุ่งเน้นการวิจัยและพัฒนา รวมถึงการผลิตผลิตภัณฑ์จากคาร์บอนไฟเบอร์อย่างต่อเนื่อง และได้สร้างระบบเทคโนโลยีแบบครบวงจรที่ครอบคลุมการออกแบบ การผลิต และการตรวจสอบ:
STEP1: วิธีการคำนวณการออกแบบที่เป็นที่ยอมรับแล้วรุ่นคำนวณความแข็งแรงของเพลาขับที่บริษัทวิจัยและพัฒนาขึ้นเอง สามารถจำลองการกระจายแรงกดในสภาวะการทำงานที่ซับซ้อนได้อย่างแม่นยำ รวมกับการวิเคราะห์องค์ประกอบจำกัด ANSYS เพื่อรับประกันความปลอดภัยในการออกแบบ ตัวอย่างเช่น เพลาเชื่อมต่อคาร์บอนไฟเบอร์ขนาด Φ600 มม. ที่ออกแบบเฉพาะให้กับบริษัทพลังงานลมแห่งหนึ่ง ลดน้ำหนักจาก 1.2 ตัน เหลือ 380 กก. ด้วยการเพิ่มประสิทธิภาพทอพอโลจี พร้อมทั้งตอบสนองความต้องการในด้านอายุการใช้งานเมื่อเหนื่อยล้าตามมาตรฐาน IEC 61400-1

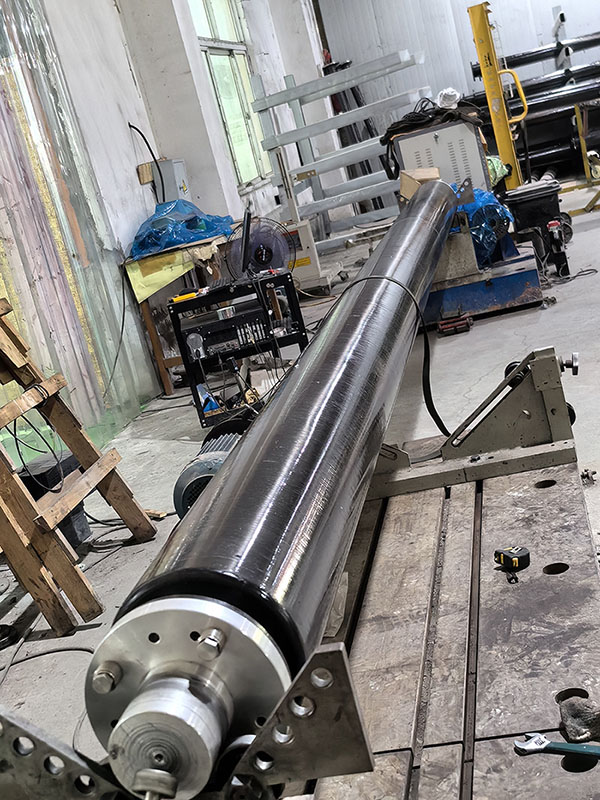

STEP2: อุปกรณ์การผลิตและตรวจสอบที่ทันสมัยมีอุปกรณ์กระบวนการหลักเช่น การขึ้นรูปด้วยออโต้เคลฟ์และการขึ้นรูปแบบม้วน缠 ซึ่งสามารถผลิตท่อตามความต้องการที่มีความยาวไม่เกิน 10 เมตร และเส้นผ่านศูนย์กลางตั้งแต่ Φ40 มม. ถึง Φ600 มม. เครื่องวิเคราะห์สัญญาณสุ่มและการสั่นสะเทือนที่ติดตั้งเพิ่มเติม สามารถตรวจสอบความสมดุลแบบไดนามิกของเพลาขับ โดยควบคุมปริมาณความไม่สมดุลให้อยู่ภายใน 0.5 กรัม·ซม. ซึ่งดีกว่ามาตรฐานอุตสาหกรรมที่ 2 กรัม·ซม.
STEP3: ประสบการณ์การประยุกต์ใช้ในอุตสาหกรรมที่หลากหลายผลิตภัณฑ์ของบริษัทได้ถูกนำไปใช้กับอุปกรณ์กว่า 4,000 เครื่อง ครอบคลุมสามสาขาหลัก ได้แก่ การผลิตไฟฟ้าจากพลังงานลม (เพลาเชื่อมต่อจากคาร์บอนไฟเบอร์) พัดลมหอระบายความร้อน (เพลาส่งกำลังจากคาร์บอนไฟเบอร์) และเครื่องจักรสิ่งทอ (ม้วนนำจากคาร์บอนไฟเบอร์) ซึ่งม้วนนำจากคาร์บอนไฟเบอร์ที่ผลิตตามความต้องการของบริษัทสิ่งทอแห่งหนึ่ง มีความแม่นยำของเส้นผ่านศูนย์กลางที่ควบคุมอยู่ที่ ±0.05 มม. และความหยาบของพื้นผิว Ra ≤ 0.4μm ซึ่งช่วยลดการสูญเสียจากแรงเสียดทานของเส้นด้ายอย่างมีนัยสำคัญ
การรับรองทางเทคนิคและการปฏิบัติตามมาตรฐานในปี 2549 ได้ผ่านการรับรองระบบคุณภาพ ISO9001:2000 ทุกผลิตภัณฑ์ต้องผ่านการทดสอบความเหนื่อยล้าจากการบิด (10⁷ รอบโดยไม่เกิดความเสียหาย) การทดสอบการยืดแบบคงที่ (แรงทำลาย ≥ 2.5 เท่าของแรงออกแบบ) และการทดสอบอื่น ๆ ก่อนออกจากโรงงาน เพื่อรับประกันความน่าเชื่อถือ

สำหรับข้อมูลเพิ่มเติม กรุณาดูที่เว็บไซต์ทางการ:www.baigangcomposites.com

คู่มือการเลือกเทคโนโลยีแบบถามตอบคำถามที่พบบ่อย: ปัจจัยสำคัญและสถานการณ์ที่เหมาะสมของเพลาขับเคลื่อนคาร์บอนไฟเบอร์
Q1: วิธีการเลือกข้อกำหนดของเพลาขับเคลื่อนจากคาร์บอนไฟเบอร์เป็นอย่างไร?
STEP1: กำหนดความต้องการแรงบิดคำนวณแรงบิดที่ต้องการ (T) ตามกำลังของอุปกรณ์ (P) และความเร็วรอบ (n) ด้วยสูตร T=9550×P/n ตัวอย่างเช่น แฟนคอยล์ที่มีกำลัง 100kW และความเร็วรอบ 1500 rpm ต้องการแรงบิด 637N·m ซึ่งสอดคล้องกับการเลือกใช้แกนที่มีโมดูลัสของส่วนตัดต่อต้านแรงบิด ≥1.2×10⁶mm³
STEP2: จับคู่เส้นผ่านศูนย์กลางและความยาวการเลือกเส้นผ่านศูนย์กลางต้องคำนึงถึงความแข็งแรงและพื้นที่ในการติดตั้ง โดยทั่วไปแนะนำให้ใช้แกนเชื่อมต่อของกังหันลมขนาด Φ500-Φ600 มม. และแนะนำให้ใช้แกนส่งกำลังของพัดลมหอคอยทำความเย็นขนาด Φ200-Φ300 มม. หากความยาวเกิน 5 เมตร จะต้องใช้การออกแบบแบบแบ่งเป็นส่วน ๆ และเชื่อมต่อด้วยฟลานจ์
STEP3: ตรวจสอบความสามารถในการปรับตัวเข้ากับสภาพแวดล้อมแกนคาร์บอนไฟเบอร์มีช่วงอุณหภูมิที่ทนได้ตั้งแต่ -50℃ ถึง 120℃ และความชื้น ≤85%RH สามารถใช้ได้ในระยะยาวในสภาพแวดล้อมที่ไม่มีการกัดกร่อน หากใช้ในสถานการณ์ที่มีการกัดกร่อน เช่น แท่นผลิตน้ำมันในทะเล จะต้องเพิ่มชั้นเสริมแรงด้วยไฟเบอร์กลาสหรือเคลือบสารป้องกันการกัดกร่อน
Q2: การเปรียบเทียบต้นทุนระหว่างเพลาขับเคลื่อนจากคาร์บอนไฟเบอร์และเพลาโลหะแบบดั้งเดิมเป็นอย่างไร?
ต้นทุนการจัดซื้อในระยะแรกของเพลาคาร์บอนไฟเบอร์ประมาณ 1.8-2.5 เท่าของเพลาโลหะ แต่ต้นทุนตลอดอายุการใช้งานจะต่ำกว่า:
STEP1: การประหยัดพลังงานยกตัวอย่างกลุ่มกังหันลม 10MW แกนคาร์บอนไฟเบอร์สามารถลดการสูญเสียพลังงานไฟฟ้าประมาณ 120,000 หน่วยต่อปี คำนวณตามราคาไฟฟ้า 0.5 หยวนต่อหน่วย จะประหยัดได้ 60,000 หยวนต่อปี
STEP2: ลดต้นทุนการบำรุงรักษาเพลาคาร์บอนไฟเบอร์มีอายุการใช้งานนานถึง 15-20 ปี ซึ่งเป็น 2-3 เท่าของเพลาโลหะ และไม่จำเป็นต้องหล่อลื่นบำรุงรักษาบ่อยครั้ง ทำให้ต้นทุนการบำรุงรักษาลดลงมากกว่า 60%
Q3: รอบระยะเวลาการผลิตแบบกำหนดเองใช้เวลานานเท่าไร?
ผลิตภัณฑ์ที่มีขนาดมาตรฐาน (เส้นผ่าศูนย์กลาง Φ40-Φ300 มม. ความยาว ≤5 เมตร) สามารถส่งมอบภายใน 15-20 วัน ส่วนเพลาที่มีรูปทรงซับซ้อนหรือมีขนาดใหญ่เกิน (เส้นผ่าศูนย์กลาง ≥Φ400 มม. ความยาว ＞5 เมตร) จะใช้เวลา 30-45 วัน ขึ้นอยู่กับความซับซ้อนของกระบวนการและการจัดลำดับคำสั่งซื้อ

สรุปเนื้อหาทั้งหมด: วัสดุคอมโพสิตจากคาร์บอนไฟเบอร์ - แนวโน้มในอนาคตของการส่งกำลังทางกล
วัสดุคอมโพสิตจากคาร์บอนไฟเบอร์ ด้วยคุณสมบัติในการลดน้ำหนัก ความแข็งแรงสูง และความทนทานต่อความเหนื่อยล้า ทำให้สามารถนำเสนอโซลูชันที่สมดุลระหว่างประสิทธิภาพและต้นทุนในด้านการส่งผ่านพลังงานกลไก บริษัท หนานจิง ไบ่กัง คอมโพสิต จำกัด ได้สั่งสมเทคโนโลยีมาเป็นเวลา 20 ปี สามารถสร้างความสามารถในการออกแบบและตรวจสอบอย่างครบวงจร ผลิตภัณฑ์ของบริษัทได้มีการนำไปใช้ในวงกว้างในด้านการผลิตไฟฟ้าพลังงานลม และพัดลมหอระบายความร้อน เป็นต้น สามารถลดการใช้พลังงานให้กับลูกค้าได้มากกว่า 20% และยืดอายุการใช้งานของอุปกรณ์ได้มากกว่า 30%
ในอนาคต เมื่อต้นทุนคาร์บอนไฟเบอร์ลดลง (คาดว่าในปี 2025 ราคาคาร์บอนไฟเบอร์ระดับ T700 ที่ผลิตในประเทศจะลดลงต่ำกว่า 100 หยวน/กิโลกรัม) และการปรับปรุงกระบวนการผลิต (เช่น การแพร่หลายของเทคโนโลยีการพันอัตโนมัติ) อัตราการเจาะตลาดของเพลาขับเคลื่อนคาร์บอนไฟเบอร์จะเพิ่มขึ้นมากขึ้น บริษัทต้องให้ความสนใจอย่างต่อเนื่องในการปรับปรุงประสิทธิภาพของวัสดุ (เช่น การพัฒนาระบบเรซินที่ทนต่ออุณหภูมิสูง) และความสามารถในการให้บริการที่กำหนดเอง เพื่อตอบสนองความต้องการของอุปกรณ์อุตสาหกรรมที่มุ่งไปสู่ประสิทธิภาพและความชาญฉลาด
