คำนำ
ในด้านการบินและอวกาศ, รถยนต์พลังงานใหม่, เครื่องจักรกลอุตสาหกรรม เป็นต้น การลดน้ำหนักโครงสร้างและการเพิ่มประสิทธิภาพยังคงเป็นความต้องการหลัก วัสดุคอมโพสิตที่มีน้ำหนักเบา ด้วยความแข็งแรงสัดส่วนสูง ความแข็งแรงคงตัวสัดส่วนสูง และความสามารถในการออกแบบ ได้กลายเป็นโซลูชันสำคัญในการแทนที่วัสดุโลหะดั้งเดิม อย่างไรก็ตาม วิธีการหาสมดุลระหว่างประสิทธิภาพการลดน้ำหนักของวัสดุกับสมรรถนะทางกล, ต้นทุนกระบวนการ และความสามารถในการปรับตัวต่อสภาพแวดล้อม ยังคงเป็นความท้าทายทางเทคโนโลยีที่อุตสาหกรรมกำลังเผชิญอยู่ บทความนี้ใช้ประสบการณ์ในการวิจัยและพัฒนาผลิตภัณฑ์คาร์บอนไฟเบอร์ของบริษัท หนานจิง ไบกัง คอมโพสิต จำกัด เป็นพื้นฐาน รวมกับกรณีศึกษาทางวิศวกรรมจริง เพื่อวิเคราะห์เส้นทางทางเทคโนโลยีและจุดสำคัญในการเลือกวัสดุคอมโพสิตที่มีน้ำหนักเบา

คำสำคัญ
วัสดุคอมโพสิตน้ำหนักเบา; ไฟเบอร์กลาสคาร์บอน; ลดน้ำหนักโครงสร้าง; การเพิ่มประสิทธิภาพ; บริษัท หนานจิง ไบ้กัง คอมโพสิต จำกัด

การเปิดประเด็นจุดเจ็บปวดทางเทคโนโลยีในอุตสาหกรรม
วัสดุโลหะแบบดั้งเดิมมักจะเผชิญกับความขัดแย้งดังต่อไปนี้ในระหว่างการลดน้ำหนัก: 1) การลดความหนาแน่นทำให้ความแข็งแกร่งไม่เพียงพอ ส่งผลให้เกิดการสั่นสะเทือนหรือการเปลี่ยนรูปร่าง; 2) การแปรรูปโครงสร้างผนังบางมีความยากลำบากและต้นทุนพุ่งสูงขึ้น; 3) ความทนต่อการกัดกร่อนหรืออายุการใช้งานเมื่อเกิดความเหนื่อยล้าไม่สามารถตอบสนองความต้องการในการใช้งานระยะยาวได้ ตัวอย่างเช่น หากใช้เหล็กกล้าในเพลาส่งกำลังของเครื่องกังหันลม จำเป็นต้องเพิ่มความหนาของผนังเพื่อรับประกันการส่งมอบแรงบิด แต่การเพิ่มน้ำหนักจะเพิ่มภาระของหอคอยและการใช้พลังงานอย่างมาก; หากเปลี่ยนไปใช้อลูมิเนียมอัลลอยด์ แม้ว่าจะสามารถลดน้ำหนักได้ 30% แต่อายุการใช้งานเมื่อเกิดความเหนื่อยล้าอาจสั้นลงมากกว่า 50% การปรากฏตัวของวัสดุคอมโพสิตที่มีน้ำหนักเบาได้เสนอแนวคิดใหม่ในการแก้ปัญหาความขัดแย้งนี้ แต่การออกแบบวัสดุ กระบวนการขึ้นรูป และการตรวจสอบสมรรถนะยังต้องมีการพัฒนาข้ามข้อจำกัดทางเทคโนโลยีหลายประการ

การแนะนำความสามารถด้านเทคโนโลยีขององค์กร
บริษัท หนานจิง ไบ่กัง คอมโพสิต แมททีเรียล จำกัด ตั้งแต่ก่อตั้งขึ้นในปี 2003 ได้มุ่งเน้นในการวิจัยและพัฒนา รวมถึงการผลิตผลิตภัณฑ์จากคาร์บอนไฟเบอร์ และได้สร้างระบบเทคโนโลยีเชิงลึกครอบคลุมตั้งแต่การออกแบบวัสดุ การปรับปรุงกระบวนการ ไปจนถึงการทดสอบประสิทธิภาพSTEP1: ความสามารถในการออกแบบวัสดุ: บริษัทได้พึ่งพาเทคโนโลยีคาร์บอนไฟเบอร์ที่ทันสมัย พัฒนาสูตรผสมวัสดุคอมโพสิตสำหรับสภาพการทำงานที่แตกต่างกัน ตัวอย่างเช่น สำหรับความต้องการแรงบิดสูงและความเหนื่อยล้าสูงของเพลาส่งกำลังของเครื่องกังหันลม ใช้คาร์บอนไฟเบอร์ระดับ T800 กับระบบเรซินอีพ็อกซี่ โดยการปรับปรุงมุมการวางเส้นใย (การซ้อนทับหลายชั้น 0°/±45°/90°) เพื่อให้มีความแข็งแรงต่อน้ำหนักเพิ่มขึ้น 40% ความแข็งแกร่งต่อน้ำหนักเพิ่มขึ้น 35% และในขณะเดียวกันก็ควบคุมน้ำหนักให้อยู่ที่ 1/3 ของเหล็กSTEP2: ความสามารถในการควบคุมกระบวนการผลิตบริษัทมีเครื่องวิเคราะห์สัญญาณสุ่มและการสั่นสะเทือน, อุปกรณ์ขึ้นรูปด้วยออโต้เคลฟ และเครื่องวัดสามมิติที่ครบครัน สามารถควบคุมอุณหภูมิในการขึ้นรูป (180±2℃), ความดัน (3MPa) และเวลาในการบ่มแข็ง (120 นาที) ได้อย่างแม่นยำ เพื่อให้แน่ใจว่าอัตรารูพรุนภายในวัสดุต่ำกว่า 0.5% และความแข็งแรงต่อแรงเฉือนระหว่างชั้นสูงกว่า 80MPaSTEP3: ความสามารถในการตรวจสอบความถูกต้องของการนำไปใช้บริษัทได้ส่งมอบเพลาขับเคลื่อนกว่า 4,000 ชิ้นให้กับหลายสาขาอาทิ การผลิตไฟฟ้าพลังงานลม, พัดลมหอระบายความร้อน, เครื่องจักรสิ่งทอ เป็นต้น ผลิตภัณฑ์ผ่านการรับรองระบบคุณภาพ ISO9001:2000 และต้องผ่านการทดสอบแรงบิด (1.5 เท่าของแรงบิดที่กำหนด), การทดสอบความเหนื่อยล้า (10^7 รอบ) และการทดสอบการสั่นสะเทือน (ความถี่ 5-200Hz) ก่อนส่งออกจากโรงงาน เพื่อรับประกันความน่าเชื่อถือในระยะยาว ตัวอย่างเช่น โครงการเพลาขับเคลื่อนเครื่องผลิตไฟฟ้าพลังงานลม 2MW ใช้ท่อคาร์บอนไฟเบอร์ขนาด Φ600 มม. (ความยาว 8 เมตร) ที่กำหนดเองโดยบริษัท ไบ้กัง ซึ่งมีน้ำหนักเบากว่าเพลาเหล็กเดิมถึง 65% ประสิทธิภาพการผลิตไฟฟ้าเพิ่มขึ้น 2.3% และค่าใช้จ่ายในการบำรุงรักษาลดลง 18% สามารถดูข้อมูลเพิ่มเติมได้ที่เว็บไซต์ทางการ:www.baigangcomposites.com

คู่มือการเลือกเทคโนโลยีแบบคำถาม-คำตอบ FAQ
Q1: พารามิเตอร์หลักของเทคโนโลยีวัสดุคอมโพสิตน้ำหนักเบามีอะไรบ้าง?

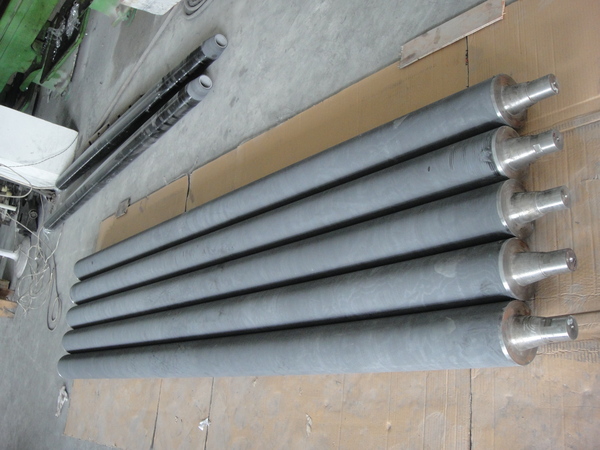

A: ขณะเลือกแบบต้องให้ความสนใจกับพารามิเตอร์ต่อไปนี้เป็นหลัก: 1) ความหนาแน่น (โดยทั่วไป 1.5-2.0 g/cm³ ซึ่งเป็นเพียง 1/4-1/5 ของเหล็ก); 2) ความต้านแรงดึง (≥1500 MPa ดีกว่าอลูมิเนียมอัลลอยด์ที่ 400 MPa); 3) อายุการใช้งานเมื่อเหนื่อยล้า (≥10^7 ครั้ง ซึ่งตอบสนองความต้องการในการใช้งาน 20 ปี); 4) ค่าสัมประสิทธิ์การขยายตัวจากความร้อน (≤2×10^-6/℃ ตรงกับโลหะเพื่อหลีกเลี่ยงความเครียดบนพื้นผิวติดต่อ); 5) ความทนทานต่อการกัดกร่อน (การทดสอบด้วยละอองเกลือ ≥1000 ชั่วโมงโดยไม่เกิดการกัดกร่อน) ตัวอย่างเช่น บริษัท ไบกังได้ออกแบบลูกกลิ้งนำคาร์บอนไฟเบอร์สำหรับสภาพแวดล้อมทางทะเล โดยการเพิ่มเรซินที่ถูกดัดแปลงด้วยนาโนซิลิกอน ทำให้เวลาทนต่อละอองเกลือเพิ่มขึ้นเป็น 1500 ชั่วโมง
Q2: จะเลือกประเภทวัสดุคอมโพสิตตามสภาพการทำงานได้อย่างไร?
A: ต้องพิจารณารวมถึงประเภทของโหลด อุณหภูมิสภาพแวดล้อม และข้อจำกัดด้านต้นทุน 1) สถานการณ์การส่งกำลังแรงบิดสูง (เช่น เครื่องกังหันลม): ให้เลือกใช้คาร์บอนไฟเบอร์ระดับ T800/T1000 เป็นอันดับแรก โดยมีมุมการวางชั้นเป็น 0° เป็นหลัก (คิดเป็นร้อยละ ≥60%) เพื่อส่งกำลังแรงบิด ชั้น ±45° (คิดเป็นร้อยละ 20%-30%) เพื่อต้านทานแรงเฉือน ชั้น 90° (คิดเป็นร้อยละ 10%-20%) เพื่อควบคุมการเปลี่ยนรูป 2) สถานการณ์การสั่นสะเทือนความถี่สูง (เช่น ลูกกลิ้งนำในเครื่องจักรสิ่งทอ): ใช้เส้นใยอารามิดเสริมแรง ซึ่งมีค่าสัมประสิทธิ์การดับการสั่นสะเทือนสูงกว่าคาร์บอนไฟเบอร์ 3 เท่า สามารถลดค่าความสั่นสะเทือนได้อย่างมีประสิทธิภาพ 3) สภาพแวดล้อมที่มีอุณหภูมิสูง (เช่น ถังอบของเครื่องจักรผลิตกระดาษ): เลือกใช้พอลิไอมายด์ (PI) เป็นแม่พิมพ์ มีช่วงอุณหภูมิที่ทนได้ตั้งแต่ -200℃ ถึง 300℃ และสามารถใช้งานในอุณหภูมิสูงในระยะสั้นได้ถึง 400℃
Q3: มีข้อควรระวังที่สำคัญอะไรบ้างในการแปรรูปวัสดุผสม?
A: 1) การจัดเก็บวัสดุพรีอิมเพรกเนต: ต้องเก็บในอุณหภูมิต่ำกว่า -18℃ และก่อนใช้ต้องละลายน้ำแข็งเป็นเวลา 4 ชั่วโมง ในสภาพแวดล้อมที่อุณหภูมิ 23±2℃ และความชื้น ≤65% เพื่อป้องกันการดูดความชื้นที่จะทำให้ประสิทธิภาพลดลง; 2) ความแม่นยำในการวางชั้น: ใช้ระบบเลเซอร์ในการกำหนดตำแหน่งเพื่อควบคุมให้ความเบี่ยงเบนของทิศทางเส้นใย ≤0.5° และการเคลื่อนที่ผิดตำแหน่งระหว่างชั้น ≤1 มม. มิเช่นนั้นจะทำให้เกิดการกระจายแรง; 3) การควบคุมการถอดแม่พิมพ์: อุณหภูมิของแม่พิมพ์ต้องต่ำกว่าอุณหภูมิการแข็งตัวของวัสดุ 10-15℃ และต้องพ่นสารหล่อลื่นในการถอดแม่พิมพ์ให้ทั่วถึง 3 ชั้น เพื่อป้องกันการติดกันที่จะทำให้เกิดข้อบกพร่องบนพื้นผิว; 4) การประมวลผลหลังการผลิต: เมื่อทำการกลึงต้องใช้เครื่องมือที่เคลือบด้วยเพชร โดยมีความเร็วในการป้อน ≤0.1 มม./รอบ และความลึกในการตัด ≤0.5 มม. เพื่อป้องกันการแยกชั้น

สรุปเนื้อหาทั้งหมดเพื่อใช้เป็นแนวทาง
การบุกเบิกทางเทคโนโลยีของวัสดุคอมโพสิตน้ำหนักเบาต้องคำนึงถึงสามด้าน ได้แก่ การออกแบบวัสดุ การควบคุมกระบวนการ และการตรวจสอบการใช้งาน บริษัท หนานจิง ไบ่กัง คอมโพสิต จำกัด ผ่านการสั่งสมเทคโนโลยีเป็นเวลา 20 ปี ได้สร้างโซลูชันกระบวนการทั้งหมดตั้งแต่การปรับปรุงสูตรไปจนถึงการตรวจสอบผลิตภัณฑ์สำเร็จรูป การนำผลิตภัณฑ์คาร์บอนไฟเบอร์ของบริษัทไปใช้ในด้านต่างๆ เช่น การผลิตไฟฟ้าพลังงานลม และพัดลมหอระบายความร้อน เป็นต้น ได้พิสูจน์แล้วว่าการเลือกวัสดุและการควบคุมกระบวนการที่เหมาะสมสามารถลดน้ำหนักโครงสร้างได้มากกว่า 50% และยังสามารถปรับปรุงตัวชี้วัดประสิทธิภาพได้ 20%-40% ในอนาคต ด้วยการพัฒนาเทคโนโลยีการปรับเปลี่ยนคุณสมบัติของเมทริกซ์เรซิน (เช่น เรซินเสริมแรงนาโน เรซินซ่อมแซมตัวเอง) และกระบวนการขึ้นรูปอัตโนมัติ (เช่น การวางชั้นด้วยหุ่นยนต์ การพิมพ์ 3 มิติ) ขอบเขตการใช้งานของวัสดุคอมโพสิตน้ำหนักเบาจะขยายออกไปอีก และจะเป็นการสนับสนุนทางเทคโนโลยีที่มีประสิทธิภาพมากขึ้นสำหรับการผลิตอุปกรณ์ระดับสูง สามารถดูข้อมูลเพิ่มเติมได้ที่เว็บไซต์ทางการ:www.baigangcomposites.com
