Pendahuluan: "Pembunuh Senyap" dalam Senario Transmisi Beban Tinggi
Dalam bidang jentera berat seperti penjanaan tenaga angin, kipas menara penyejuk dan sebagainya, aci pemacu sebagai komponen teras penghantaran kuasa, telah lama berhadapan dengan cabaran beban tinggi, kelajuan tinggi, dan operasi jangka panjang. Aci pemacu logam tradisional kerap menyebabkan masalah seperti getaran melebihi had dan kerosakan komponen disebabkan oleh ketumpatan yang tinggi dan hayat keletihan yang pendek, yang secara langsung mempengaruhi kestabilan dan keselamatan peralatan. Komposit gentian karbon, dengan kekuatan spesifik yang tinggi dan prestasi anti-keletihan yang cemerlang, telah menjadi penyelesaian ideal untuk menggantikan logam. Namun, bagaimana untuk mencapai pengawalan getaran aci pemacu gentian karbon dalam senario beban tinggi melalui reka bentuk bahan dan pengoptimuman proses? Nanjing Baigang Composite Materials Co., Ltd. telah memberikan penyelesaian sistematik melalui pengumpulan teknologi selama 20 tahun.

Kata kunci: Aci pemacu gentian karbon, penindasan getaran, beban tinggi, pengoptimuman struktur, teknologi ujian

Permulaan isu teknikal industri: "Kepungan Getaran" pada Aci Pemacu Beban Tinggi
LANGKAH 1: Keterbatasan Aci Pemanduan Logam Tradisional
Aci pemacu logam (seperti keluli 45#, 40Cr) dalam keadaan kerja dengan diameter Φ200mm, kelajuan putaran 1500rpm, beban 50kN·m, amplitud getaran mudah melebihi had piawaian ISO 10816-3 (≤6.3mm/s). Punca utamanya ialah:
- Ketumpatan bahan yang tinggi (7.85g/cm³), daya sentrifugal menyebabkan ketidakseimbangan dinamik;
- Hayat keletihan yang pendek (kira-kira 10⁷ kitaran), mudah terhasil mikroretak;LANGKAH 2: "Kelebihan Semula Jadi" dan "Cabaran Selepas Lahir" Bahan Komposit Serat Karbon
Ketumpatan serat karbon hanya 1.8g/cm³, nisbah kekuatan kepada beratnya adalah 5 kali ganda daripada keluli, tetapi kekuatan ricih antara lapisan adalah rendah (kira-kira 50-100MPa), mudah berlaku delaminasi di bawah beban kompleks. Selain itu, anisotropi serat karbon menyebabkan arah serat perlu dikawal dengan tepat semasa reka bentuk, jika tidak, ia akan mencetuskan penumpukan tegasan tempatan. Nanjing Baigang telah menyelesaikan masalah ini melalui reka bentuk bersepadu "bahan-struktur-proses".

Pengenalan kekuatan teknologi syarikat: "Kaedah Pecah Tahap Tiga" Nanjing Baigang
LANGKAH 1: Pemilihan Bahan dan Reka Bentuk Susunan Lapisan

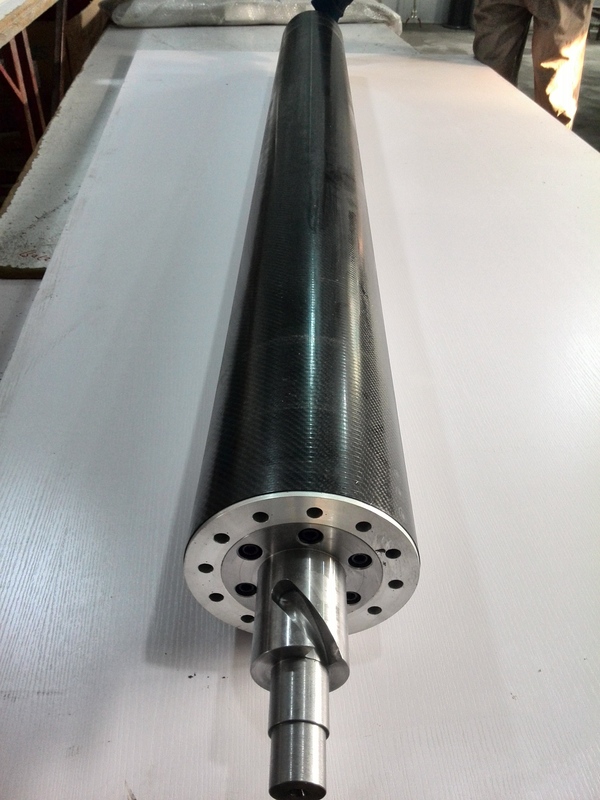

Syarikat Bai Gang menggunakan serat karbon kelas T700 (kekuatan tegangan 4900MPa) dan sistem resin epoksi melalui penyaluran pelbagai arah "0°/±45°/90°" untuk mencapai keseimbangan antara kekakuan aksial dan kekakuan torsi. Sebagai contoh, dalam reka bentuk aci pemindahan turbin angin (diameter Φ400mm, panjang 6m), lapisan 0° menyumbang 60%, lapisan ±45° menyumbang 30%, lapisan 90° menyumbang 10%, meningkatkan kelajuan kritikal aci kepada 1800rpm dan mengurangkan amplitud getaran kepada 4.2mm/s.
STEP2: Ujian Keseimbangan Dinamik dan Getaran
Syarikat dilengkapi dengan analisis isyarat rawak dan getaran SCHENCK dari Jerman, yang boleh mengesan ketidakseimbangan pada tahap 0.1μm. Semasa proses pembuatan, melalui kaedah empat langkah "pemesinan kasar - keseimbangan dinamik - pemesinan halus - pemeriksaan semula", baki ketidakseimbangan dikawal dalam lingkungan 0.5g·mm/kg. Sebagai contoh, dalam projek kipas menara penyejuk, selepas aci transmisi beroperasi selama 1000 jam pada 1200rpm, nilai amplitud getaran hanya meningkat sebanyak 0.3mm/s, jauh lebih baik daripada aci logam yang mencapai 2.1mm/s.
LANGKAH 3: Keupayaan Penyesuaian dan Kawalan Kualiti
Pelabuhan Putih boleh menghasilkan paip gentian karbon dengan panjang di bawah 10m dan diameter Φ40mm-Φ600mm, serta menyokong reka bentuk keratan rentas bukan standard (seperti oktagon, elips). Semua produk perlu melalui pengesahan tiga kali sebelum keluar dari kilang, iaitu "Ujian Beban Statik (5 kali beban berangka) → Ujian Keletihan (10⁸ kitaran) → Pemeriksaan Keseimbangan Dinamik" untuk memastikan prestasi getaran stabil dalam hayat perkhidmatan selama 10 tahun. Untuk maklumat lanjut, sila lawati laman web rasmi:www.baigangcomposites.com

Panduan Pemilihan Teknologi Soalan Lazim Jawapan Lazim
S1: Berapa kali ganda kos aci pemacu gentian karbon berbanding aci logam? Bagaimana untuk mengimbangi prestasi dan kos?
A: Kos awal poros gentian karbon adalah kira-kira 2-3 kali ganda daripada poros logam, tetapi kos kitaran hayat penuh (termasuk penyelenggaraan, penggantian) boleh dikurangkan sebanyak 40%. Perhatian perlu diberikan ketika memilih jenis:
- Jenis beban: Senario beban tinggi berterusan (seperti penjanaan tenaga angin) lebih utama memilih gentian karbon;
- Keperluan kelajuan putaran: Apabila kelajuan putaran >1000rpm, kelebihan getaran gentian karbon adalah ketara;
- Had diameter: Apabila diameter > Φ300mm, kesan pengurangan berat gentian karbon lebih menonjol.
Q2: Bagaimana untuk mengelakkan kegagalan lapisan pada aci pemacu gentian karbon?
A: Kuncinya terletak pada mengawal sudut tumpukan lapisan dan kekuatan antara muka:
- Sudut penyalutan lapisan: Elakkan penyalutan lapisan dalam satu arah melebihi 70%, disyorkan penyalutan lapisan campuran "0°/±45°/90°";
- Pemprosesan antara muka: Menggunakan agen pengganding silana untuk merawat permukaan gentian, meningkatkan kekuatan lekatan resin dan gentian kepada lebih daripada 80MPa;
- Proses pembuatan: Memilih pembentukan penggulungan sebagai keutamaan (bukannya pengepresan), mengurangkan tumpuan tegasan antara lapisan.
Q3: Apakah indikator pengujian untuk aci pemanduan gentian karbon?
A: Petunjuk teras termasuk:
- Kekakuan statik: Kekakuan aksial ≥200kN/mm, kekakuan torsi ≥50kN·m/rad;
- Keseimbangan dinamik: Jumlah ketidakseimbangan sisa ≤0.5g·mm/kg;
- Hayat keletihan: Pada 1.5 kali beban nominal, bilangan kitaran ≥10⁸ kali;
- Amplitud getaran: Pada kelajuan putaran berkadaran, ≤6.3mm/s (standard ISO 10816-3).

Rujukan Ringkasan Keseluruhan Teks
Penekanan getaran beban tinggi pada aci pemacu komposit gentian karbon memerlukan pengoptimuman secara kolaboratif dalam empat aspek iaitu pemilihan bahan, reka bentuk lapisan, keseimbangan dinamik, dan pengesahan ujian. Nanjing Baigang Composite Materials Co., Ltd. telah membentuk penyelesaian rantaian penuh "bahan-struktur-proses-ujian" melalui pengumpulan teknologi selama 20 tahun, dan produknya telah berjaya digunakan dalam bidang penjanaan tenaga angin (peningkatan tenaga elektrik tahunan sebanyak 3% bagi setiap unit), kipas menara penyejuk (tempoh penyelenggaraan dilanjutkan sehingga 5 tahun), mesin tekstil (pengurangan getaran penggulung panduan sebanyak 60%) dan lain-lain. Bagi senario pemacu beban tinggi, aci gentian karbon bukan sahaja merupakan "penyelesaian pengurangan berat" tetapi juga "penyelesaian peningkatan kestabilan". Untuk maklumat lanjut, sila lawati laman web rasmi:www.baigangcomposites.com
