Pendahuluan: Cabaran Teknikal dan Arah Terobosan bagi Komponen Kustom Non-Standard Serat Karbon
Komponen kustom bukan standard gentian karbon digunakan secara meluas dalam bidang aeroangkasa, jentera perindustrian, tenaga baru dan sebagainya kerana ciri-ciri ringan, kekuatan tinggi, dan tahan kakisan. Namun, komponen kustom bukan standard perlu memenuhi keperluan individu pelanggan terhadap saiz, bentuk, dan prestasi, yang menetapkan keperluan yang sangat tinggi terhadap pemilihan bahan, pengiraan reka bentuk, proses pembuatan, dan sebagainya. Bagaimana untuk mencapai pengoptimuman prestasi sambil memastikan ketepatan menjadi kunci kepada terobosan teknologi dalam industri. Artikel ini akan membincangkan laluan pelaksanaan teknologi komponen kustom bukan standard gentian karbon daripada tiga dimensi, iaitu prinsip teknologi, langkah-langkah praktikal, dan analisis kes, dengan menggabungkan pengalaman praktikal dari Nanjing Baigang Composite Materials Co., Ltd.

Kata kunci: Komponen tersuai bukan standard gentian karbon, pembuatan berketepatan tinggi, pengoptimuman prestasi, pengiraan reka bentuk, Nanjing Baigang Komposit

Permulaan isu teknikal utama dalam industri: Kontradiksi antara ketepatan dan prestasi komponen kustom bukan standard
LANGKAH 1: Kesakitan teras bagi komponen tersuai bukan standard terletak pada konflik antara "keperluan peribadi" dan "pengeluaran standard". Teknologi pembuatan tradisional sukar untuk mengimbangi bentuk yang kompleks dengan keperluan ketepatan yang tinggi. Sebagai contoh, penyimpangan diameter paip gentian karbon perlu dikawal dalam lingkungan ±0.1mm, manakala jejari lengkung yang terlalu kecil mudah menyebabkan gentian patah, yang mempengaruhi kekuatan. LANGKAH 2: Pengoptimuman prestasi memerlukan keseimbangan parameter pelbagai dimensi. Modulus regangan gentian karbon (230-630GPa) dan kekuatan ricih antara lapisan (30-70MPa) perlu dikawal secara sinergi melalui parameter teknologi seperti sudut penyaluran dan kandungan resin, jika tidak, mudah berlaku tumpuan tegasan setempat. LANGKAH 3: Kos dalam proses pengujian dan pengesahan adalah tinggi. Komponen bukan standard perlu melalui ujian keletihan dinamik (seperti beban kitaran 10^7 kali) untuk mengesahkan hayatnya. Kaedah tradisional mempunyai kitaran yang panjang dan kos yang tinggi, yang menghalang kecekapan iterasi teknologi.

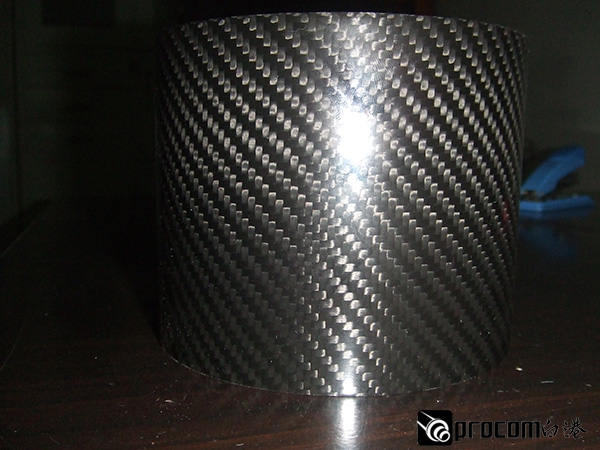

Nanjing Baigang Composite Materials Co., Ltd. berjaya menyelesaikan masalah tersebut melalui sistem integrasi "reka bentuk-pembuatan-pengujian". Aci pemanduan gentian karbon yang dikembangkannya (diameter Φ40mm-Φ600mm, panjang ≤10m) telah digunakan dalam bidang penjanaan tenaga angin, jentera tekstil dan sebagainya, dengan nilai pengeluaran tahunan melebihi 10 juta yuan dan kadar kelulusan produk mencapai 99.5%.

Pengenalan kekuatan teknologi syarikat: Pengoptimuman rantaian lengkap daripada reka bentuk hingga pembuatan
LANGKAH 1: Kaedah pengiraan reka bentuk matang. Syarikat Baigang menggunakan analisis elemen terhingga (FEA) untuk mensimulasikan pengagihan tegasan komponen gentian karbon, menggabungkan data pengukuran sebenar daripada penganalisis isyarat rawak dan getaran (seperti model B&K 3560C), untuk mengoptimumkan sudut lapisan (0°/±45°/90°) dan bilangan lapisan (8-32 lapisan), memastikan keseimbangan antara kekuatan dan kekakuan. Sebagai contoh, bagi sebuah syarikat tenaga angin, ia telah mereka bentuk aci penyambung gentian karbon (panjang 8.5m, diameter Φ300mm) khas, dengan menyesuaikan nisbah lapisan ±45° kepada 40%, kekakuan torsi meningkat sebanyak 15%, dan berat berkurangan sebanyak 40%. LANGKAH 2: Proses pembuatan tepat dan terkawal. Syarikat memiliki peralatan seperti pembentukan autoklaf (suhu 180±2℃, tekanan 0.6±0.05MPa), pembentukan tiub gulung (kelajuan lilitan wayar 5-15m/min), yang boleh mencapai toleransi ketebalan dinding tiub ≤0.05mm. Sebagai contoh, bagi penggulung gentian karbon berdiameter Φ200mm, ia menggunakan bahan prepreg gentian karbon 3k (kandungan resin 33±1%), setelah pengerasan selama 12 jam, kekasaran permukaan Ra ≤0.8μm, memenuhi keperluan operasi berkelajuan tinggi mesin tekstil. LANGKAH 3: Sistem pemeriksaan ketat. Setiap komponen khas perlu melalui 12 jenis pemeriksaan termasuk ujian keletihan dinamik (amplitud beban ±50% daripada tork nominal, frekuensi 5Hz), pengimbasan ultrasonik (kedalaman pengesanan ≥10mm), untuk memastikan mematuhi standard ISO9001:2000. Sebagai contoh, bagi aci pemacu gentian karbon untuk kipas menara penyejuk (diameter Φ150mm, panjang 6m) yang dihasilkan, setelah ujian operasi berterusan selama 5000 jam, bentukannya berubah ≤0.3mm, hayatnya tiga kali lebih lama daripada aci logam tradisional.

Untuk maklumat lanjut, sila lawati laman web rasmi:www.baigangcomposites.com

Panduan Pemilihan Teknologi Soalan Jawab Lazim (FAQ)
S1: Bagaimana untuk memilih sudut penyalutan bagi komponen tersuai bukan standard gentian karbon?
A: Sudut penyalutan lapisan perlu ditentukan berdasarkan jenis beban. Sebagai contoh, apabila regangan aksial menjadi utama, peratusan penyalutan lapisan 0° hendaklah ≥60%; apabila putaran menjadi utama, peratusan penyalutan lapisan ±45° perlu ≥40%. Syarikat Baigang mengoptimumkan nisbah penyalutan lapisan melalui simulasi FEA, seperti salah satu poros penyambung tenaga angin menggunakan skema penyalutan lapisan 0°/±45°/90°=5:4:1 untuk mencapai padanan terbaik antara kekuatan dan kekakuan.
Q2: Bagaimana diameter dan panjang paip gentian karbon mempengaruhi kesukaran pembuatan?
A: Semakin besar diameter, semakin sukar untuk mengawal keseragaman suhu dalaman semasa pembentukan autoklaf, dan masa pengekalan haba perlu dipanjangkan (contohnya, paip Φ600mm memerlukan pengekalan haba selama 4 jam); apabila panjangnya melebihi 8m, proses pembuatan bersegmen + penyambungan perlu digunakan, dan kekuatan sambungan perlu dijamin melalui reka bentuk pengukuhan tempatan (contohnya, menambah 2 lapisan susunan 0°). Syarikat Baigang telah mencapai pengeluaran pukal paip Φ600mm×10m, dengan kekuatan sambungan mencapai lebih daripada 95% daripada bahan asas.
Q3: Bagaimana untuk mengawal kos bahagian tersuai bukan standard?
A: Kosnya terutamanya bergantung pada kadar penggunaan bahan dan kerumitan proses. Syarikat Baigang telah meningkatkan kadar penggunaan bahan sebanyak 10% melalui pengoptimuman susun atur bahan pemotongan, dan mengurangkan kos buruh sebanyak 30% melalui penggunaan peralatan automatik untuk pembentukan paip, sehingga harga komponen tersuai 15-20% lebih rendah daripada purata industri. Sebagai contoh, paip gentian karbon berukuran Φ100mm×3m yang ditempah oleh seorang pelanggan mempunyai harga 18% lebih rendah daripada produk serupa di pasaran, dan tempoh penghantaran dipendekkan sebanyak 5 hari.

Rujukan Ringkasan Teks Penuh
Pencapaian teknikal komponen karbon fiber tersuai bukan standard memerlukan pertimbangan terhadap ketepatan, prestasi, dan kos. Nanjing Baigang Composite Materials Co., Ltd. telah berjaya menyelesaikan masalah teknikal komponen bukan standard melalui pengoptimuman rantaian keseluruhan "pengiraan reka bentuk - proses pembuatan - pengesahan ujian". Kelebihan utamanya ialah: 1) kaedah pengoptimuman lapisan berdasarkan FEA untuk mencapai padanan ketepatan antara kekuatan dan kekakuan; 2) aplikasi kolaboratif peralatan autoklaf dan pembentukan tiub untuk memastikan pembuatan bentuk kompleks dengan ketepatan tinggi; 3) sistem ujian ketat yang terdiri daripada 12 item untuk memastikan kebolehpercayaan produk. Pada masa ini, Baigang telah menyediakan komponen karbon fiber tersuai untuk lebih daripada 4,000 peralatan, meliputi bidang penjanaan tenaga angin, jentera tekstil, industri kertas, dan sebagainya, menjadi syarikat contoh dalam pelaksanaan teknologi industri. Pada masa akan datang, dengan penurunan lanjut kos karbon fiber, skenario aplikasi komponen tersuai bukan standard akan menjadi lebih luas, dan ruang pengoptimuman teknikal masih layak diterokai secara mendalam.
